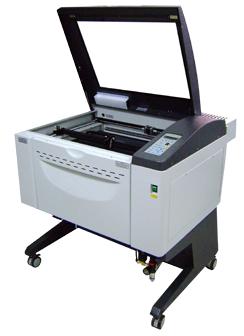

Ploter laserowy LTT ILS-3 V

ILS-3-02

System laserowy CO2 ILS-3 V firmy LTT to wszechstronne urządzenie przeznaczone do grawerowania w papierze, drewnie, pleksi, sklejce, gumie do pieczątek, szkle, aluminium anodowanym oraz cięcia papieru, plexi, sklejki, drewna, gum do pieczątek.

Po zastosowaniu przystawki rotacyjnej możemy grawerować przedmioty cylindryczne (przystawka rotacyjna jest opcjonalna).

System ILS-3 V posiada pole pracy 660mm x 495 mm oraz :

głowicę laserową (tubę) firmy SYNRAD o mocy od 30W do 100W lub firmy COHERENT o mocy 55W
optykę najwyższej jakości
ciche, bezawaryjne i bardzo szybkie silniki (1,5m/s)
soczewkę 1,5 cale w standardzie (bardzo precyzyjny grawer)
wysokiej klasy łożyska w osi X i Y

System posiada bardzo wydajne odprowadzenie spalin po zastosowaniu odpowiedniego wyciągu do urządzenia

rozmiar

pole pracy: 660 x 495mm,
przelotowe drzwi w osi x,
otwieranie drzwi w osi Y

moc

dostępne moce:
30W/40W/60W/80W/100W

predkosc

prędkość grawerowania:
1,5 m/sek

Cechy główne

Red beam - wskaźnik pokazujący punkt rozpoczęcia pracy (centrowanie, pozycjonowanie pracy)

Wyświetlacz LCD – pokazuje nazwę pliku, parametry, umożliwia dostęp do menu urządzenia.

Kompresor do nadmuchu – zapobiega zapaleniu się ciętych materiałów.

Autofocus – umożliwia automatyczne ustawienie ogniskowej dla grawerowanego lub ciętego materiału.

Szybkie i ciche silniki – pozwalają na grawerowanie z prędkością do 1524mm/s.

Soczewka 1,5 '' - idealnie skupiona wiązka umożliwia precyzyjne grawerowanie oraz wysoką jakość cięcia.

Grawerowanie pieczątek – łatwy i przyjazny interfejs umożliwia szybkie i dokładne wykonanie stempla z czcionką nawet poniżej 2mm.

Tuba laserowa– metalowa głowica laserowa chłodzona powietrzem o żywotności 20 000 rbh. Systemy laserowe LTT bazują na tubach laserowych firmy SYNRAD i COHERENT (światowi liderzy w produkcji źródeł do laserów CO2 : www.synrad.com, www.coherent.com.

Bufor pamięci 64MB – umożliwia zapisanie do 99 plików.

CDRH Class I – klasa bezpieczeństwa I.

Podstawa samojezdna – umożliwia szybkie przesunięcie urządzenia w dowolne miejsce.

Dane techniczne

Model	ILS-3 V
Typ lasera	gazowy na dwutlenku węgla (CO2)
Długość fali promieniowania	1064nm, podczerwień
Rodzaj pracy	ciągła, regulowana płynnie od 1% do 100% mocy
Rozdzielczość (dpi)	od 166 do 1000
Sterowanie	z poziomu komputera poprzez sterowniki drukarki
Moc głowic laserowych (W)	30, 55, 60, 100
Rozmiar pola pracy X-Y (mm)	660 x 495 mm
Maksymalna wysokość materiału	210mm
Prędkość X-Y (mm/s)	1524
Wymiary (mm)	970 x 865 x 1020 mm
Waga bez podstawy (kg)	100 kg (30W), 120kg (55/60W), 140kg (100W)
Odprowadzenie spalin (∅)	4"
Bufor pamięci	64 MB
Tryby pracy	cięcie - grafika wektorowa; grawerowanie - grafika rastrowa
Chłodzenie urządzenia	powietrzem z otoczenia
Połączenie z komputerem	USB lub port sieciowy Ethernet (LAN)

Materiały

Materiał	Grawerowanie	Cięcie
drewno	x	x
akryl	x	x
tekstylia	x	x
szkło	x
metale powlekane	x
ceramika	x
delrin	x	x
skóra	x	x
marmur	x
melamina	x	x
papier	x	x
mylar	x	x
sklejka	x	x
guma	x	x
włókno szklane	x	x
kafelki	x
plastik	x	x
korek	x	x
corian	x	x
annodowane aluminium	x
stal nierdzewna	x*
gołe metale	x*
